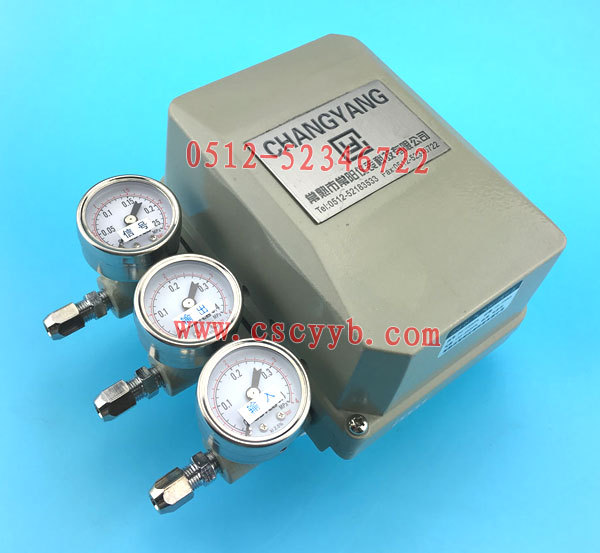

1. 輸入信號：0.02～0.1MPa（0.2～1kg/cm2）標準
   0.02～0.06；0.06～0.1MPa（段幅分程）
2. 輸出壓力：0.02～0.1MPa單輸出 0～0.5MPa雙輸出
3. 氣源壓力：0.14～0.55MPa
4. 環境溫度：-35～ 80℃
5. 相對濕度：5～85%
6. 防護等級：IP55
7. 氣源接口：M10×1 配管Φ6×1接管
8. 額定行程：10～100mm直行程 0～50°；0～90°轉角行程
9. 基本誤差：≤±1%（輸出行程的百分?jǐn)?shù)表示）
10. 回 差：≤1%（輸出行程的百分?jǐn)?shù)表示）
11. 死 區：≤0.4%（薄膜調節閥）；≤0.6%（活塞調節閥）；≤0.8%（角行程調節閥）；
12. 耗 氣 量：450L/h單輸出（配氣動薄膜彈簧執行機構）
    3500L/h雙輸出（配氣動活塞式執行機構）
13. 充放時間：≤4秒（管徑Φ4，長為60米時）
14. 抗振性頻率：10～60Hz，幅值0.14mm；頻率60～150Hz，加速度2g，正弦掃頻振動，定位器能正常工作
15. 外殼材料：壓鑄鋁合金、表面噴塑處理
16. 外形尺寸：203×160×105mm
17. 重 量：2kg

一、氣動閥門定位器主要功能

氣動閥門定位器與氣動執行機構共同構成自控單元和各種調節閥連接經過調試安裝后，組合成氣動調節閥。

用于各種工業自動化過程控制領域當中。

二、氣動閥門定位器結構原理

氣動閥門定位器接收來自控制器或控制系統中4～20mA等弱電信號，并向氣動執行機構輸送空氣信號來控制閥門位置的裝置。

其與氣動調節閥配套使用，構成閉環控制回路。把控制系統給出的直流電流信號轉換成驅動調節閥的氣信號，控制調節閥的動作。同時根據調節閥的開度進行反饋，使閥門位置能夠按系統輸出的控制信號進行正確定位。

三、氣動閥門定位器配套使用

可用于單作用型（彈簧復位型）和雙作用型氣動執行機構。

四、氣動閥門定位器工作原理

氣動閥門定位器是按力矩平衡原理工作的，當通入波紋管2的信號壓力P1增加時，使主杠桿3繞支點轉動，使噴嘴擋板9靠近噴嘴，噴嘴背壓經單向放大器8放大后，通入到執行機構薄膜室的壓力增加，使閥桿向下移動。并帶動反饋桿繞支點轉動，反饋凸輪也隨之作逆時針方向轉動，通過滾輪使副杠桿4繞支點轉動，并將反饋彈簧拉伸，彈簧對主杠桿3的拉力與信號壓力用在波紋管上的力達到力矩平衡時，儀表達到平衡狀態。執行機構的閥位維持在一定的開度上，一定的信號壓力就對應于一定的閥位開度。以上作用方式為正作用，若要改變作用方式，只要將凸輪翻轉，A向變成B向等，即可。所謂正作用定位器，就是信號壓力增加，輸出壓力亦增加；所謂反作用定位器，就是信號壓力增加，輸出壓力則減少。一臺正作用執行機構只要裝上反作用定位器，就能實現反作用執行機構的動作；相反，一臺反作用執行機構只要裝上反作用定位器，就能實現正作用執行機構的動作。
