1、 測定最大荷重：50Kg，20Kg，5Kg，2Kg
2、 最小分解能力：0.01Kg或1g
3、 最大測定高度：150mm
4、 最小微調距離：0.01mm
5、 測定速度范圍：0-300mm/min
6、X軸移動范圍：0-75mm
7、Y軸移動范圍：0-75mm
8、 傳動機構：滾珠螺桿
9、 驅動馬達：日本松下伺服馬達
10、 外觀尺寸：360×260×940mm
11、 重量：67Kg
12、 電源：220V/50Hz

一、功能：

1、 測試條件皆由電腦畫面設定，并可儲存。由下拉式菜單勾選設定或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、
測定總次數、暫停時間每次等候位置、空壓次數等）。
2、 可儲存及打印圖形（荷重-行程曲線圖-荷重衰減壽命曲線圖-檢驗報表）荷重元超負載之保護功能、可確保荷重元不致?lián)p壞。
3、 同時顯示荷重-行程曲線圖及壽命曲線圖。
4、 自動荷重零點檢出，并可設定原點檢出荷重值。
5、 荷重單位顯示：N、lb、gf、Kgf可自由切換。
6、 可同時搭配數個荷重元（2Kgf/5Kgf/20Kgf/50Kgf選購）。
7、 機臺采用高鋼性結構設計，搭配伺服馬達，長時間使用下能確保精度，適合一般引張壓縮測試及插拔力壽命測試。
8、 超規格值停止（于壽命測試時，測試數據超出設定上下限值時機器自動停止。
9、 測定項目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入點電阻值、荷重或
行程之電阻值。

二、測試項目
1、 連接器單孔插拔試驗
2、 連接器插拔壽命試驗
3、 連接器Normal Force測試
4、 連接器整排插拔試驗
5、 連接器單Pin與塑膠保持力試驗
6、 可同時與接觸阻抗機連線(選購)
7、 各種壓縮、拉伸破壞強度試驗。

 三測試報表輸出
1、 荷重-行程曲線圖、壽命曲線圖、測試報表，皆為A4標準紙張規格，且由電腦打印機直接打??；
2、 插拔荷重-行程曲線圖：可直接顯示并儲存每次測試之位移與力量值變化；
( X軸代表行程，Y軸代表力量）
每一測量圖形皆可由十字游標追蹤軌跡，判定每一測定點對應之荷重及行程值，
最小解析度0.01mm；
曲線由電腦自動儲存、可隨時放大縮小、一張紙可任意指定放置N個曲線圖；
卷軸式曲線圖顯示，可任意瀏覽曲線圖；
同時顯示荷重-行程曲線圖及壽命曲線圖。
3、 壽命曲線圖：
報表抬頭內容可隨時修改；
報表上可顯示每條曲線之最大值、最小值、平均值；
報表上可顯示測試上、下限之規格線；
可設定同時顯示多組壽命曲線圖。
4、 測試報表：
測試報表自動產生（A4規格），并可轉檔輸出（Excel）或通過網絡直接輸出；
自動計算最大值、最小值、平均值、差值、標準差等；
可輸入測試上、下限值，超出規格自動判定OK或NG。

1、1220S主機一臺
2、 多功能夾具及夾嘴一套
3、 整排插拔用自動求心裝置一套
4、 大型X、Y移動臺一套
5、Normal Force專用治具一套
6、 電腦一套（P4主板，40GB硬盤，256MB內存，17寸純平彩顯）
7、 打印機一臺
8、 插拔力試驗機說明書一本
9、 軟件使用說明書一本

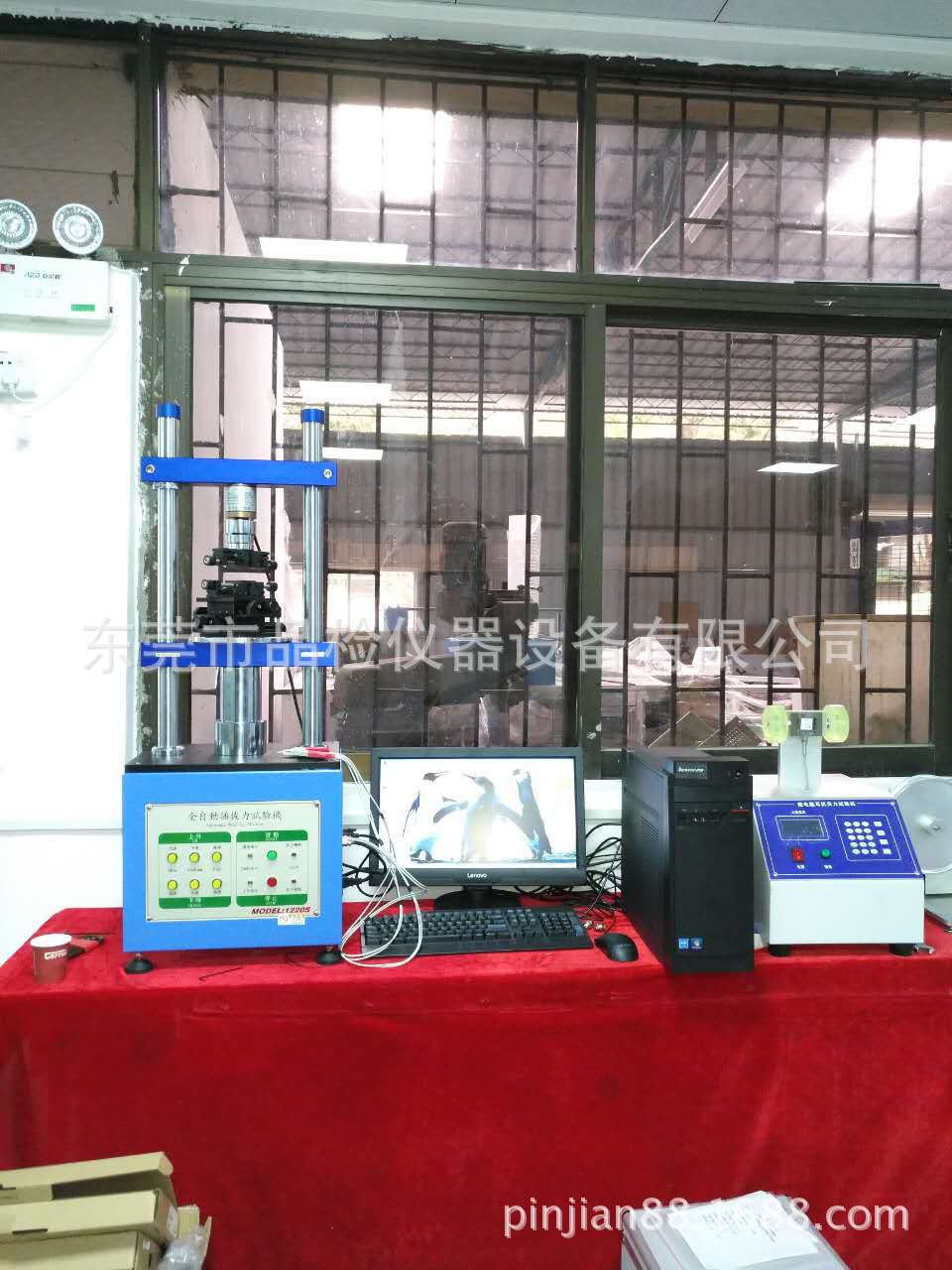

本機適用于各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用Windows視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存(試驗條件、位移、曲線圖、壽命曲線圖、檢查報表等） 解決各種連接器測試的夾具問題及測試時公母連接器能自動對準，不會有吃單邊的問題。搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制（荷重行程-阻抗曲線圖）

 根據協商是否需要出具第三方計量（自己計量或廠家計量）。
