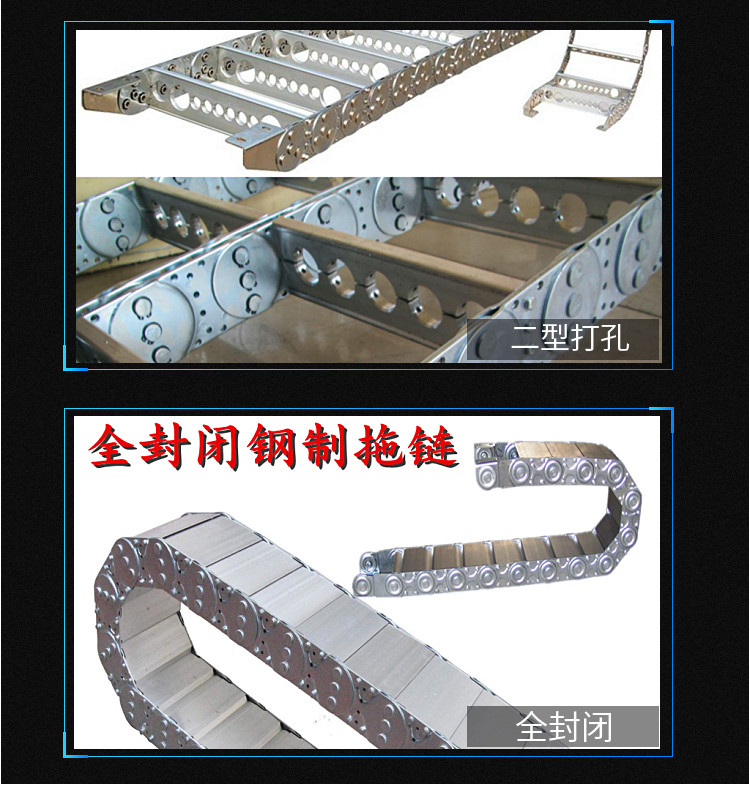

TLG全封閉鋼制拖鏈-封閉型金屬拖鏈-恒通TLG鋼鋁拖鏈

價格

訂貨量(米)

￥360.00

≥10

聯系人 李經理 經理

掃一掃添加商家

钳钼钶钳钼钻钶钻钻钴钳

發貨地 山東省德州市
進入商鋪
掃碼查看

掃碼查看

手機掃碼 快速查看

在線客服

商品參數
|
商品介紹
|
聯系方式
品牌 恒通
型號 TLG
材質 冷軋板、不銹鋼
使用長度 客戶需要
結構 封閉型
是否現貨 是
是否批發 是
是否定制 是
質保 一年
發貨 山東
商品介紹

TLG鋼制拖鏈訂貨參考

TLG型鋼制拖鏈其使用行程最大為32米.適用于所有傳動方式.可隨意加長和縮短.此外,可通過改變銷軸獲得改變彎曲半徑.

訂貨參考：
1、可承載數量多，重量大的電纜及油管，自由懸置（允許不用支承輪）長度大，支撐板可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑為50-600mm，鏈板高度為35-150mm，可任意選用。
2、TLG型鋼制拖鏈其使用行程最大為32米。適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。
3、拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。

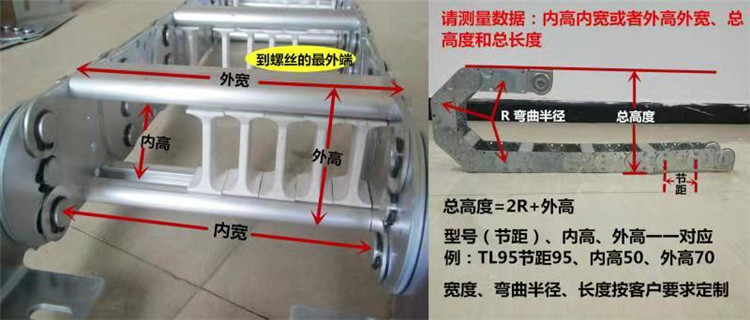

4、鏈板的高度，也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的，機床最大限度運轉時，如拖鏈的寬度超過300mm，拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
5、彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600 mm，行程小的可相應選擇較小的半徑。

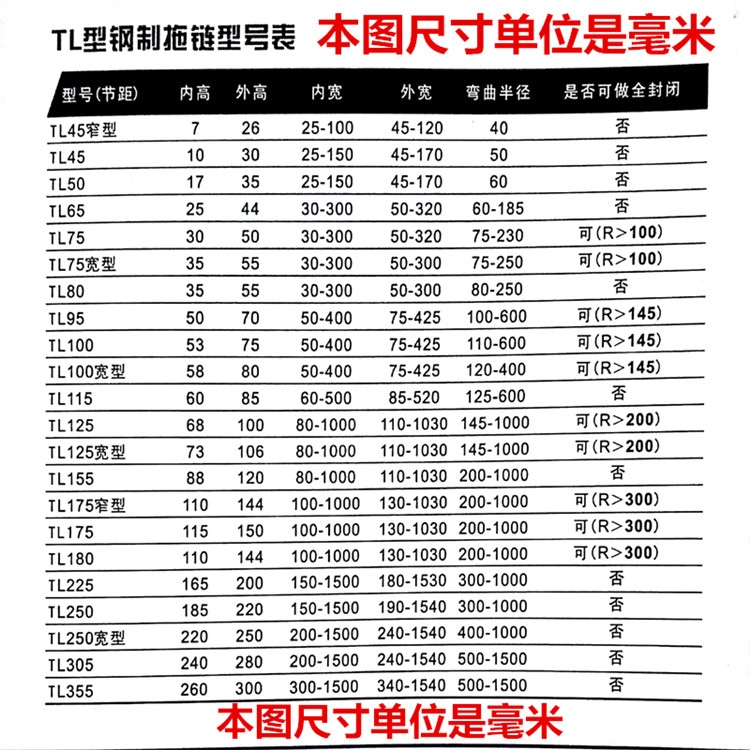

型號

彎曲
半徑R（mm）

節 距

P

a

c

d

e

f

g

h

k

允許不用支承輪時

重量
100mm

長度

負載Kg/m

TLG75

100/150/200
250/300

75

31

50

8

4

30

12

9

15

3/2/2

20/30/30

4.90/4.80/5.50

TLG100

150/200/250
300/400

100

49

75

10

4

50

17

11

21

4/3/3

25/40/40

9.10/9.10/10.00

TLG125

200/250/300
400/500

125

68

100

14

4

70

22

13

28

6/4/4

30/50/50

18.10/18.10/19.30

TLG175

250/300/400
500/600

175

118

150

14

8

115

26

13

32

10/8

10/30

25.00
