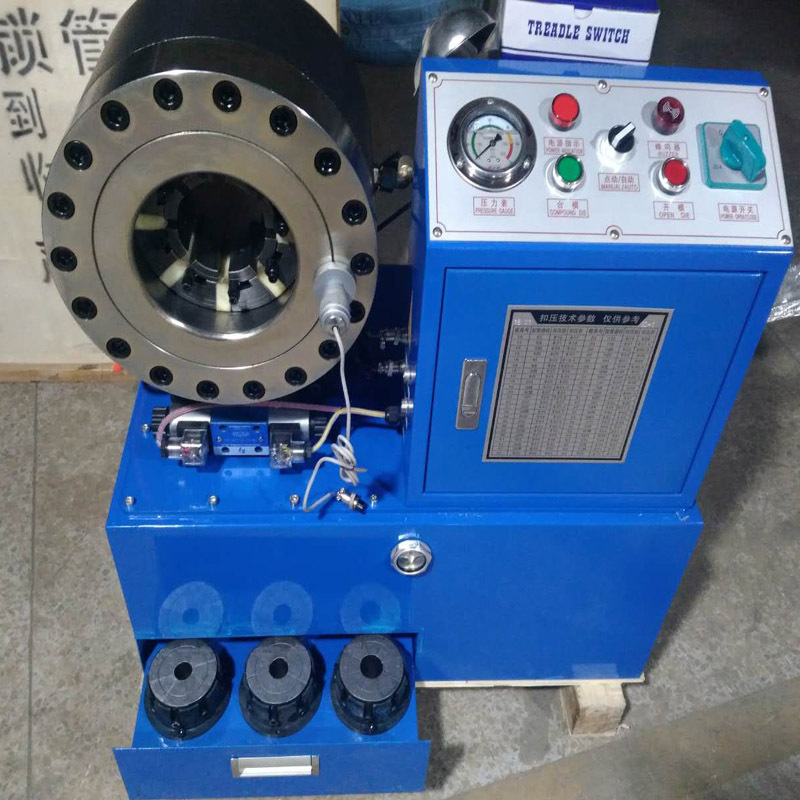

DX90鋼管管口縮管機 膠管扣管啤喉機 管子縮頭機

主要特色:設計符合現代人工學 操作簡單 功能齊全 價格實惠 質量穩定，具體如下：

1.全自動操作(半自動、全自動任意選擇) 配帶兩開腳踏、工作燈 抽屜式存放模具 整機外觀大器 實用性強
2.油缸鎖緊系統設計都是前后貫通，易于扣壓各種異型彎頭
3.鋼體，活賽，前端蓋材料為40鉻，進行加熱，保溫，冷卻，高頻熱處理，防止破裂。超強的硬度使整個缸體保證耐用抗磨，壽命增長
4、模具具有防止破裂，變形，磨損??；不破壞接頭表面鍍鋅層，壽命增長等優點，模具采用燕尾槽式安裝，安裝簡單快捷；更換速度快

技術參數：

1.扣壓力：300T
2.扣壓范圍：6-51MM
3.工業軟管：89MM
4.電機功率：5P
5.電 壓：220V/380V
6.額定油壓：31.5MPA
7.油泵流量：2.5ML/REV
8.收擴行程：30MM
9.整機規格：670*430*820MM
10整機重量：260KG
11.配送模具：10套，分別是模具合攏值：15，19，23，26，31，36，41，47，55，63

扣壓操作

1. 壓管機初次使用時應空載扣壓20~30次，觀察各部位均正常后方可使用。

2. 壓管機在冬季使用時應空載扣壓20~30次，以使油溫增高一些。

3. 按下張開按鈕，模座張開后，根據所扣壓膠管規格選用相應的模具安裝在模座上，并調整千分尺刻度。

4. 把套好接頭的膠管置于壓管機頭內適當位置，使得一次扣壓全部長度。

5. 按下扣壓按鈕執行扣壓操作，直至壓管機頭停止扣壓自動張開模具為止。

6. 取出扣壓好的膠管總成，用游標卡尺檢測扣壓后的接頭外套外徑尺寸，如與參數表不符應微調千分尺刻度，直到下一根膠管扣壓符合要求為止

 DX68/68技術參數

TYPE   機器型號                                    DX69

SWAGING  FORCE 扣壓力（KN)            450T

HOSE  SIAE 膠管通徑                            2＂-6S

SWAGING  RANGE 扣壓范圍（MM)     6-51mm（即2分-2寸）

NUMBER  OF  DIE  跟機模具（副）        10

MAX. OPENRNG  模具收擴行程（MM )     /-25

MOTOR 電機功率（KW)                        3.7KW

VOLTAGE  使用電壓（V)                      380V

NOISE  LEVEL(DB(A))噪音等級              IP74

壓力設定系統                                        是

雙作用油缸                                            是

雙速雙錐鍍斜面                                      是

油缸保護裝置                                         是

內鎖式模具                                             是

模具裝配器                                             是

OVERALL  DIMENSIONS  整體尺寸         700*450*700MM

WEIGHT   重量（不含油）（KG)           250KG

SP32型壓管機技術參數

模具收擴(Die Opening & Closing)：     +/-25mm

大張口(Opening without dies)：       136mm

電機功率(Motor Size)：                3Kw

電源(Electrical Requirement)：         380V/50Hz-3Ph ~ 220V/50Hz-1Ph

張合全程總耗時(Full Crimping Cycle)    20S

扣壓控制精度(Accuracy)：             0.02mm

扣壓后產品不圓度(Un-even)：          ≤0.1mm

整機重量(Weight)：                   200Kg

模具規格(Die-sets)：                 15 19 23 27 31 36 41 47 53* 58* 67*

外型尺寸(長×寬×高) Dimensions：      650×450×650mm

用   途

主要用于管件與金屬接頭的扣壓或鋼管的縮小，如高低壓油管，輸油管、機油管、剎車管，空調管、動力轉向管、油門拉線、換檔線、供油管、高壓洗車水管、空壓機氣管、礦地氣管、醫療氣管、焊接用氣體管、洗衣機水管、衛浴軟管、水暖管、鐵氟龍管、編織管、線管、鋼絲繩、橋梁通水管、橡膠管、腳手架、掃地桿、大棚支架、蚊帳鋼管支架、消防管等橡膠管、硅膠管、纖維管、塑膠管、鐵氟龍管、編織管的扣壓，廣泛用于車輛、工程機械、液壓機械、焊割設備、油田、礦地、建筑、衛浴裝修、消防、礦山、管件等行業

使用說明

1)加好液壓油，使用46號抗磨液壓油30公斤。
2)接好電源.
3)安裝好你所需要的模具。
4)電機開關控制電動機。
5)啟動開機后看電動機是否順時針方向運轉。
6).微調應與進退開關配合使用，向順時針方向旋轉即大，反之即小，然后再按一下進退按鈕，即停止工作。
7)進退開關的“合?！睘榭s小，“開?！睘橥碎_
8)客戶要拆裝磁吸開關清洗，按照我公司的線路圖安裝。（如擅自更改顏色及拆裝，不遵守線路圖裝置，本公司一律不負責保修）
