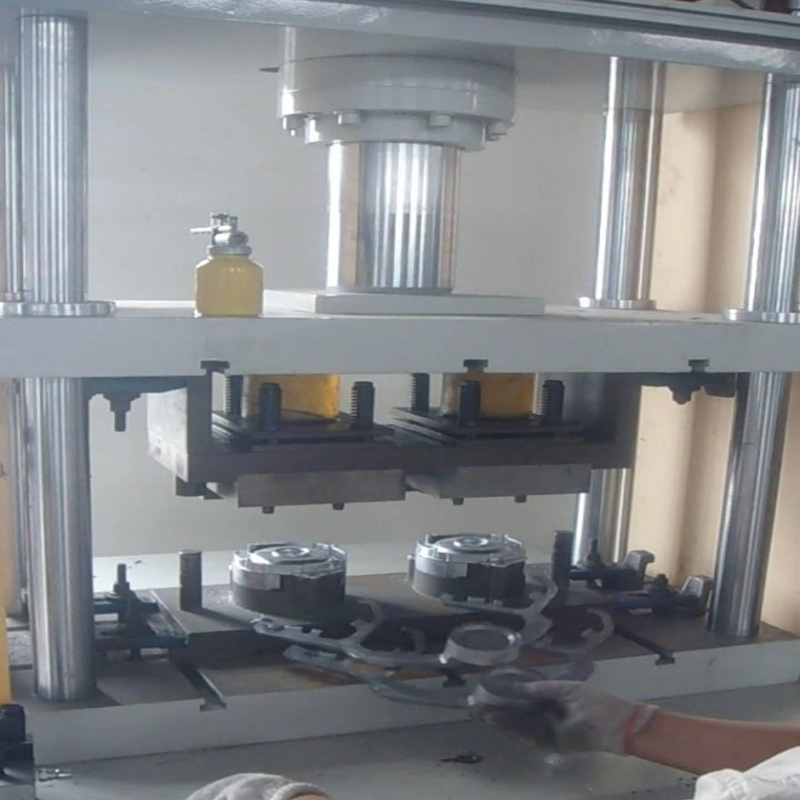

四柱數控油壓沖床 沖壓鋁制品成型設備 燙金工藝熱壓機

參數：

1）5噸四柱三板發熱鼓包機該機采用四柱三板，上下板發熱控制，大出力5噸，行程150MM，行程可調50MM，工作高度為250MM,有效工作面積500*300MM。
2）油壓系統采用時間控制，出力可以根據產品需要進行壓力調整。
3）5噸四柱三板發熱鼓包機光電保護。機器為雙手啟動按鈕，設有緊急按鈕及上下模點動運行按鈕，方便模具安裝及校正。
4）5噸四柱三板發熱鼓包機該機分為手動/自動兩種操作，啟動機器：在手動狀態下按上下按鈕，機器點動上下運動可以產品試壓，以達到產品要求。在自動狀態下雙手按下啟動按鈕機器快速下壓，下壓至產品到達設定的時間后機器快速回升后停止，一周動作完成。

主要配置名稱、品牌及數量：

液壓系統部分        電控系統部分

序號 品名 備注 序號 品名 備注

1 馬達 群策 1 繼電器 欣靈

2 油泵 東村 2 空氣開關 天正

3 電磁閥 金海 3 交流接觸器 士林

4 油缸 韋品達 4 過載保護器 士林

5 壓力表 太進 5 保險 士林

6 油表 太進 6 計數器 TENGLONG

7 油面計 太進 7 計時器 正泰

8 加油口 太進 8 按鈕開關 一佳

9 濾油網 太進 9 急停開關 一佳

10 油封 NOK 10 光電護手 更豪

備注：以上配置會因著液壓機的具體要求有略微的調整.

油壓機(液壓整機的一種)是一種通過46#或68#抗磨液壓油做為工作介質，在電機的啟動下,油泵高速運轉帶動液壓油通過液壓管路進入油缸/活塞 ，然后油缸/活塞里有幾組互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液壓油不能泄露。后續通過單向閥使液壓油在油箱循環使油缸/活塞循環做功從而完成一系列的機械動作來產生動力,從而達到產品沖壓成型、切斷、沖孔、嵌入、鼓包、燙金、打印、彎曲、拉伸、熱壓、整平、鉚合等用途

設備的安裝、調試、驗收：
1. 設備到需方工廠后裝卸、就位由需方負責， 供方免費安裝調試一次，設備安裝調試前供方需向需方提供產品說明書。
2. 供方應提供設備的出廠檢驗報告，需方作為驗收的參考。
3. 設備的標準配件、易損件應列清單，以便符合設備使用和日后維護。
4. 設備調試完畢后設備運行穩定，需方驗收。

操作步驟：

1.本機使用46號抗磨液壓油約120升。外接三相四線AC380V電源，禁止在沒有接地線的情況下使用本機.
2.打開電源開關，電源指示燈亮
3.確認馬達的運轉方向：
4.本油壓機為手動/自動兩種操作方式：
A.手動：打開電源開關，把選擇開關扳到手動位置，按手動下壓按鈕油缸快速下行，放手后油缸停止，實現點動操作，此操作方式可以對產品進行試壓。
B,自動：打開電源開關，把選擇開關扳到自動位置,雙手同時按啟動按鈕，油缸帶動活動工作板快速下行，碰行程開關，慢速下壓，下壓時間到，油缸帶動活動快速上升，油缸停止，一周動作完成。

四柱數控油壓沖床 沖壓鋁制品成型設備 燙金工藝熱壓機
