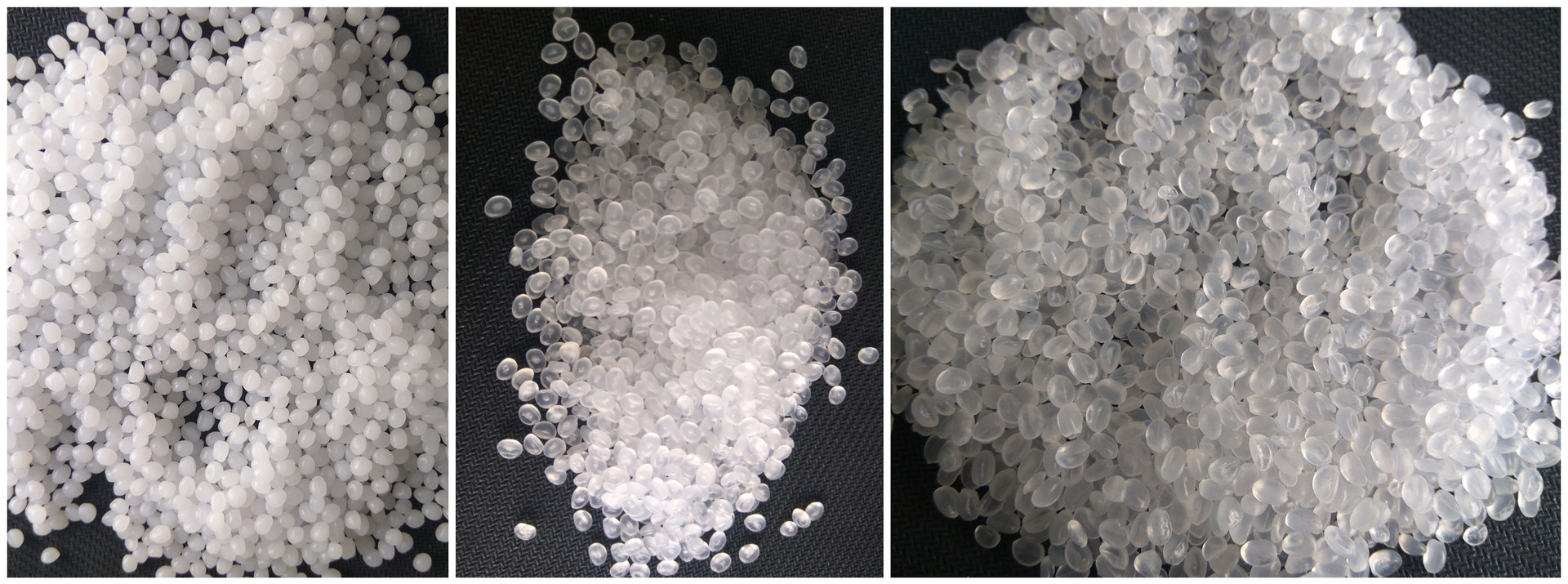

簡(jiǎn)介：

  PP塑膠原料，化學(xué)名稱:聚丙烯，特點(diǎn):密度小,強(qiáng)度剛度,硬度耐熱性均優(yōu)于低壓聚乙烯,可在100度左右使用。具有良好的電性能和高頻絕緣性不受濕度影響,但低溫時(shí)變脆、不耐磨、易老化。適于制作一般機(jī)械零件,耐腐蝕零件和絕緣零件。



  聚丙烯，英文名稱:Polypropylene(PP)，日文名稱:ポリプロピレン，分子式:(C3H6)n。CAS 登錄號(hào):9003-07-0，是由 聚合而制得的一種熱塑性樹脂。按甲基排列位置分為等規(guī)聚丙烯(isotactic polypropylene)、無(wú)規(guī)聚丙烯(atactic polypropylene)和間規(guī)聚丙烯(syndiotactic polypropylene)三種。



特性：

 PP是一種半結(jié)晶性材料。它比PE要更堅(jiān)硬并且有更高的熔點(diǎn)。由于均聚物型的PP溫度低于0℃以下時(shí)非常脆，因此許多商業(yè)的PP材料是加入1~4%乙烯的無(wú)規(guī)則共聚物或更高比率乙烯含量的鉗段式共聚物。 共聚物型的PP材料有較低的熱扭曲溫度(100℃)、低透明度、低光澤度、低剛性，但是有有更強(qiáng)的抗沖擊強(qiáng)度。



 PP的強(qiáng)度隨著乙烯含量的增加而增大。PP的維卡軟化溫度為150℃。由于結(jié)晶度較高，這種材料的表面剛度和抗劃痕特性很好。PP不存在環(huán)境應(yīng)力開裂問(wèn)題。通常，采用加入玻璃纖維、金屬添加劑或熱塑橡膠的方法對(duì)PP進(jìn)行改性。



 PP的流動(dòng)率MFR范圍在1~40。低MFR的PP材料抗沖擊特性較好但延展強(qiáng)度較低。對(duì)于相同MFR的材料，共聚物型的強(qiáng)度比均聚物型的要高。 由于結(jié)晶，PP的收縮率相當(dāng)高，一般為1.8~2.5%。并且收縮率的方向均勻性比PE-HD等材料要好得多。加入30%的玻璃添加劑可以使收縮率降到0.7%。



 均聚物型和共聚物型的PP材料都具有優(yōu)良的抗吸濕性、抗酸堿腐蝕性、抗溶解性。然而，它對(duì)芳香烴(如苯)溶劑、氯化烴(四氯化碳)溶劑等沒(méi)有抵抗力。PP也不象PE那樣在高溫下仍具有抗氧化性。



注塑工藝：

干燥處理:如果儲(chǔ)存適當(dāng)則不需要干燥處理。



熔化溫度:220~275℃，注意不要超過(guò)275℃。



模具溫度:40~80℃，建議使用50℃。結(jié)晶程度主要由模具溫度決定。



注射壓力:可大到1800bar。



注射速度:通常，使用高速注塑可以使內(nèi)部壓力減小。如果制品表面出現(xiàn)了缺陷，那么應(yīng)使用較高溫度下的低速注塑。



流道和澆口:對(duì)于冷流道，典型的流道直徑范圍是4~7mm。建議使用通體為圓形的注入口和流道。所有類型的澆口都可以使用。典型的澆口直徑范圍是1~1.5mm，但也可以使用小到0.7mm的澆口。 對(duì)于邊緣澆口，較小的澆口深度應(yīng)為壁厚的一半;較小的澆口寬度應(yīng)至少為壁厚的兩倍。PP材料完全可以使用熱流道系統(tǒng)。





成型工藝：

注塑機(jī)選用：對(duì)注塑機(jī)的選用沒(méi)有特殊要求。由于PP具有高結(jié)晶性，需采用注射壓力較高及可多段控制的電腦注塑機(jī)。鎖模力一般按3800t/㎡來(lái)確定，注射量20%-85%即可。



干燥處理：如果儲(chǔ)存適當(dāng)則不需要干燥處理。



熔化溫度：PP的熔點(diǎn)為160-175℃，分解溫度為350℃，但在注射加工時(shí)溫度設(shè)定不能超過(guò)275℃。熔融段溫度在240℃。



模具溫度：模具溫度50-90℃，對(duì)于尺寸要求較高的用高模溫，型芯溫度比型腔溫度低5℃以上。



注射壓力：采用較高注射壓力（1500-1800bar）和保壓壓力（約為注射壓力的80%）。大概在全行程的95%時(shí)轉(zhuǎn)保壓，用較長(zhǎng)的保壓時(shí)間。



注射速度：為減少內(nèi)應(yīng)力及變形，應(yīng)選擇高速注射，但有些等級(jí)的PP和模具不適用（出現(xiàn)氣泡、氣紋）。如刻有花紋的表面出現(xiàn)由澆口擴(kuò)散的明暗相間條紋，則要用低速注射和較高模溫。



流道和澆口：流道直徑4-7mm，針形澆口長(zhǎng)度1-1.5mm，直徑可小至0.7mm。邊形澆口長(zhǎng)度越短越好，約為0.7mm，深度為壁厚的一半，寬度為壁厚的兩倍，并隨模腔內(nèi)的熔流長(zhǎng)度逐肯增加。模具須有良好的排氣性，排氣孔深0.025mm-0.038mm，厚1.5mm，要避免收縮痕，就要用大而圓的注口及圓形流道，加強(qiáng)筋的厚度要?。ɡ缡潜诤竦?0-60%）。均聚PP制造的產(chǎn)品，厚度不能超過(guò)3mm，否則會(huì)有氣泡（厚壁制品只能用共聚PP）。



熔膠背壓：可用5bar熔膠背壓，色粉料的背壓可適當(dāng)調(diào)高。



制品的后處理：為防止后結(jié)晶產(chǎn)生的收縮變形，制品一般需經(jīng)熱水浸泡處理。



成型特性：

1.結(jié)晶料，吸濕性小，易發(fā)生融體破裂，長(zhǎng)期與熱金屬接觸易分解。



2.流動(dòng)性好，但收縮范圍及收縮值大，易發(fā)生縮孔，凹痕，變形。



3.冷卻速度快，澆注系統(tǒng)及冷卻系統(tǒng)應(yīng)緩慢散熱，并注意控制成型溫度.料溫低溫高壓時(shí)容易取向，模具溫度低于50度時(shí)，塑件不光滑，易產(chǎn)生熔接不良，流痕，90度以上易發(fā)生翹曲變形。



4.塑料壁厚須均勻，避免缺膠，尖角，以防應(yīng)力集中。



聚丙烯具有許多優(yōu)良特性：

1、相對(duì)密度小，僅為0.89-0.91，是塑料中較輕的品種之一。



2、良好的力學(xué)性能，除耐沖擊性外，其他力學(xué)性能均比聚乙烯好，成型加工性能好。



3、具有較高的耐熱性，連續(xù)使用溫度可達(dá)110-120℃。



4、化學(xué)性能好，幾乎不吸水，與 大多數(shù)化學(xué)藥品不反應(yīng)。



5、質(zhì)地純凈，無(wú)毒性。



6、電絕緣性好。



7、聚丙烯制品的透明性比高密度聚乙烯制品的透明性好。
